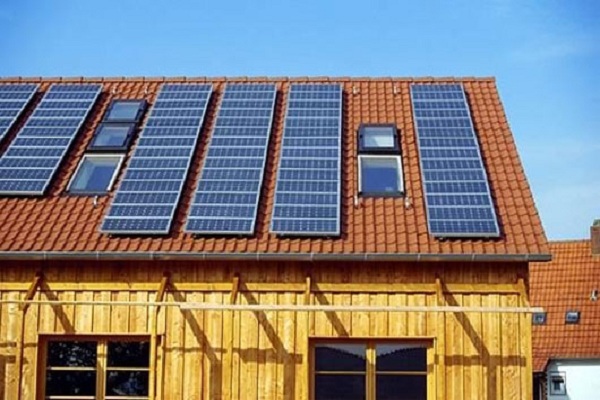

Hệ thống điện mặt trời hoà lưới là giải pháp năng lượng sạch sử dụng quang năng của mặt trời chuyển hoá thành điện năng. Điện năng được sản xuất bởi tấm pin mặt trời (PV) chuyển đổi thành điện AC thông qua thiết bị inverter hoà lưới.
Đối với hệ thống này, chúng ta không cần sử dụng acquy lưu trữ điện, điện năng được hoà trực tiếp vào lưới quốc gia. Khi thiết kế hệ thống, chúng ta không cần tư phụ thuộc vào công suất của tải tiêu thụ. Điện năng sẽ được bù trừ trực tiếp vào lưới điện quốc gia.
Nội dung bài viết
Sơ đồ nguyên lý của hệ thống điện mặt trời hoà lưới
Hệ thống điện năng lượng mặt trời hoạt động dựa trên nguyên lý sau:
- Tấm pin điện năng lượng mặt trời có chức năng chuyển hoá quang năng thành điện năng.
- Inverter hoà lưới là thiết bị nhận dòng điện DC từ hệ thống PV và chuyển đổi thành dòng AC cùng tần số, pha với hệ thống lưới điện quốc gia
- Hệ giàn khung đỡ tấm pin năng lượng mặt trời. Tuỳ theo mặt mái, mà có những lựa chọn phù hợp với công trình
- Dây dẫn và thiết bị đóng cắt: Khách hàng nên lựa chọn dây và thiết bị DC cho ngõ vào DC, và thiết bị AC cho ngõ ra để phù hợp tiêu chuẩn.
Thông số về tấm pin năng lượng và inverter hoà lưới
Thông tin về pin năng lượng mặt trời
- Hãng sản xuất: Qcells
- Model sản phẩm: Qcells Q.plus – LG5.3-360wp
- Công suất: 360Wp/tấm
- Loại: Poly half cell – 144 cells – 6 busbar
- Pin đạt các tiêu chuẩn khắt khe như: CSA (USA), TUV, CE, ISO…
- Bảo hành: 12 năm vật lý, 25 hiệu suất đạt tối thiểu 84%
- Công nghệ: Đức
- Sản xuất tại Malaysia
Thông tin về inverter hoà lưới ABB Uno 3.3
- Hãng sản xuất: ABB Thuỵ Sĩ
- Model: UNO-DM-3.3-TL-PLUS-SB
- Công suất: 3.300Wp
- Công suất PV cho phép tối đa: 4.000w
- Ngõ vào DC: 2MPPT. Dãi điện áp 170-530VDC
- Cấp bảo vệ: IP65
- Sản phẩm có tuổi thọ lên đến hơn 25 năm
- Xuất xứ: ITALY
- Bảo hành: 5 năm (có thể mua gói mở rộng)
Sản lượng điện và lợi ích của hệ thống điện mặt trời hoà lưới
- Sản lượng hàng tháng: 399.6 – 507.6 Kwh
- Giảm đáng kể tiền điện hàng tháng
- Góp phần giảm hiệu ứng nhà kính và bảo vệ môi trường
- Giảm nhiệt độ cho mái nhà của bạn
- Góp phần làm tinh tế thêm ngôi nhà của bạn
